Монтаж стеновых и кровельных сэндвич панелей
Высокотехнологичный энергоэффективеный материал
Сэндвич-панель на сегодняшний день – самый экономичный и простой в монтаже тип ограждающей конструкции. В основе строения лежат два слоя оцинкованного металла окрашенные порошковым, либо полимерным способом в любой цвет, между которыми располагается эффективный утеплитель – пенополистирол или минеральная вата (материалы применяются в зависимости от показателя влажности помещения и противопожарных ограничений). Данная конструкция имеет минимальный собственный вес по сравнению с другими типами, что позволяет, порой, даже не учитывать вертикальные нагрузки от их собственного веса при расчёте. Основным минусом панелей является их повышенная деформируемость в случае механического воздействия при транспортировке, монтаже и эксплуатации, так как толщина стали редко превышает 0.5 – 0.7 мм.
Сэндвич-панели изготавливаются, как правило, модульных размеров с максимальной длиной равной допустимому габариту для транспортировки, либо по монтажной схеме-приложению к рабочему проекту, высотой 1000 и 1190 мм, а толщиной согласно теплотехническим данным объекта – от 50 до 300 мм. По конструктивным особенностям, сэндвич-панели бывают стеновые и кровельные.
Монтаж стеновых сэндвич-панелей
Стеновые сэндвич-панели выполняются с относительно гладкой поверхностью, с высотой рёбер жёсткости не более 2-5 мм, и имеют специальный замок для вертикального или горизонтального сопряжения на металлических частях – каждая нижняя часть вышележащей панели ложится на верхнюю часть нижележащей.
Панели монтируются при помощи стационарного или автомобильного крана путём устройства на крюке специального устройства – вакуумного захвата – «присоски» для предотвращения повреждения наружного слоя панели. Применение ременных захватов недопустимо, так как они приводят в сминанию кромок панели. В случае монтажа слишком длинной сэндвич-панели (от 9 м), пользуются монтажной траверсой и двумя вакуумными захватами для предотвращения кручения панели во время монтажа.
Монтажу стеновых панелей предшествует устройство на каркасе здания специальных профильных направляющих, к которым крепится сэндвич-панель, выверенных по оси для соблюдения вертикальности конструкции. Также, перед монтажом стеновых панелей необходимо на места примыкания к направляющим нанести слой эластичного герметика, для предотвращения образования щелей.
Горизонтальный монтаж стеновых панелей ведётся с низу вверх, с тщательной выверкой геометрического положения каждой панели – по вертикали и горизонтали при помощи строительного уровня. После установки панели в проектное положение, она фиксируется по краям через каждые 200 мм к монтажному профилю каркаса при помощи самонарезных болтов с резиновыми шайбами. Здесь важно следить за усилием затяжки болтов, так как чрезмерное закручивание может привести к деформациям металлической части сэндвич-панелей.
Устройство оконных и дверных проёмов, как правило, ведется после монтажа сэндвич-панелей, которые сначала устанавливаются по всему периметру здания, затем дополнительно фиксируются к профилям – проёмообразователям и лишняя часть панели вырезается па аналогии с бревенчатым срубом.
Важное замечание – в виду наличия толстого снегового покрова в большинстве регионах РФ, нижнюю панель не следует применять с минераловатным заполнителем, так как он способствует капиллярному подсосу влаги. Её необходимо заменить либо на панель с наполнителем из плотного пенополистирола, либо устроить цоколь из других конструкций хотя бы на высоту 0.5 метра от планировочной отметки земли.
Монтаж кровельных сэндвич-панелей
Кровельные сэндвич-панели, в отличие от стеновых, имеют стандартную ширину в 1 м и толщину 50 – 300 мм. Особенность строения также отличается – верхний слой металла выполняется с высокими рёбрами жёсткости – до 70 – 100 мм, а стыковка происходит «внахлёст» путём выпуска верхнего листа на величину 100 – 300 мм.
Монтаж панелей проводится при помощи специальных захватов «крабов» путём укладывания на подготовленную и обработанную герметиком стропильную систему, панель за панелью для формирования стыковочного узла. После укладки, каждая панель, подобно стеновым, фиксируется при помощи самонарезного болта с резиновой шайбой.
Работы после завершения монтажа

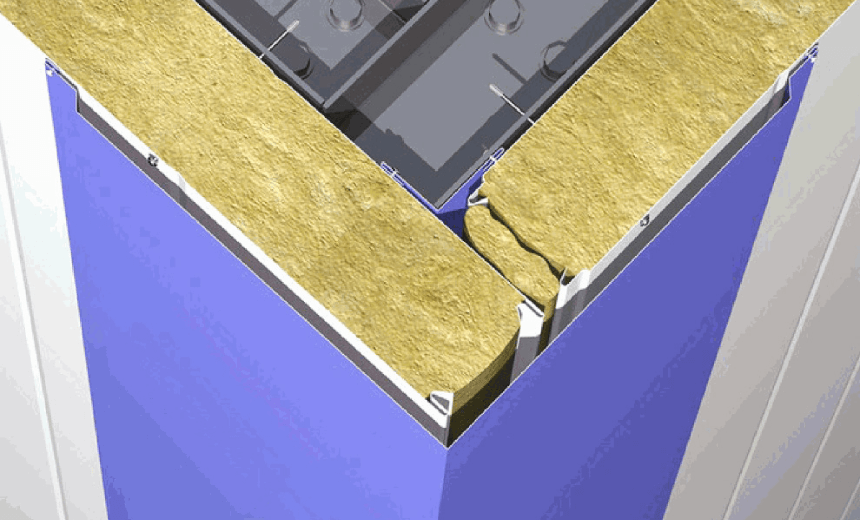

После монтажа стеновых и кровельных сэндвич-панелей, стыки между ними тщательно пропениваются при ширине зазора до 40 мм. В случае, когда величина шва превышает 40 мм (коньковое сопряжение, стыковка стеновой и кровельной панелей, цоколя и стеновой панели и т. д.), в качестве заполнителя рекомендуется применять эффективный утеплитель. Важно учесть, что после монтажа сэндвичей, на стройплощадке остаётся много обрезков, например, от устройства проёмов. В таком случае, из этих обрезков можно изъять утеплитель, и заполнить им все технологически щели.
После заполнения щелей утеплителем, по отдельному проекту КМД на объект поставляются нащельники из оцинкованной стали, окрашенные в цвет сэндвич-панелей, которые монтируются в местах всех внешних и внутренних сопряжений сэндвич-панелей при помощи саморезов с герметичными шайбами.
При соблюдении вышеприведённой технологии, здание получится максимально энергоэффективным, дешёвым и простым в обслуживании.
Цена монтажа сэндвич-панелей начинается от 450 руб./м2.
